2015年04月28日

安い自転車に感謝を込めて・・(組立編3)

 今回は、主にチェーンの調整についての話です。

 多段変速機装着用のストレート・ドロップアウトというエンド形状をしたフレーム(通称:ストドロエンド)をシングルスピードにする際に、気を付けるべきことはどのようなことでしょうか?



1. 簡単チェーンステイ・プロテクター
 チェーンを張る前に、チェーンステイを傷から保護するためのプロテクターを作ってみます。「プロテクター」って、そんな大げさなものではありません。

 誰でも簡単にできて、交換も容易な方法は、絶縁用自己融着テープを使った方法です。
(電気工事なんかで使う自己融着テープ。厚みがあって、衝撃吸収性が良い。)

 自己融着テープは、圧力をかけると張り付くタイプのテープです。何度も貼り直しが効くうえに、厚みがあるので、このような用途に適するものです。

 やり方は、ただチェーンステイにグルグル巻きつけていくだけです。末端部は、通常のビニールテープを巻いて融着テープが剥がれるのを防ぎます。
(巻き付けるだけ。)
(端は、普通のビニールテープで処理。)

 注意点としては、貼るときにあまり引っ張りすぎないことです。引っ張ってしまうと、最初は見た目が良く仕上がるのですが、2〜3日経つと、テープの隙間から融着剤が押し出されてきてしまいます。
(ちょっと、ワイルドな感じでしょ?)

 自己融着テープは、バーテープを張る際などにも活用できる便利なものです。



2. チェーン張り
(1)チェーンテンショナー
 自転車のドライブトレイン(駆動系)において、チェーンが適正に調整されて(適度な遊びがあり、チェーンラインが真直ぐ整って)いることは重要です。張りすぎのチェーンは、ドライブトレイン各部の摩耗を早めます。逆に、遊びの多いチェーンは、走行中に外れて(「チェーン落ち」という。)、大変危険です。また、チェーンラインが整っていなければ、ドライブトレインの編摩耗やチェーン落ちの危険が増し、力の伝達効率も低下してしまいます。

 シングルスピード専用車は、トラックエンド(ピストエンドとも)と呼ばれるフレームエンドの形状をしています。このフレームエンドならば、ホイールを後ろ向きに引っ張る(「チェーンを引く」といいます。)ことによってチェーンの張りを調整することができます。
(トラックエンド。ピストエンドとか、正爪エンドとも。)
(ロードエンド。逆爪とも。これなら、テンショナー無しでシングル化も可能。)

 これに対して、多段変速の自転車で主流のフレームは、ストレートドロップアウト(以下、「ストドロ」)というエンド形状をしています。このフレームでは、後ホイールの位置が固定されてしまうので、チェーンを引くことによってチェーンの張りを調整することが出来ません。
(ストドロ。ヴァーチカル・ドロップアウト、垂直爪とも。ホイール位置が固定される。)

 通常、ストドロエンドのフレームには、変速のための後ディレイラーがついていますが、これがチェーンの張りを適正に保つ役割(テンショナーという。)を兼ねているのです。

 そこで、ストドロエンドのフレームでシングルスピードバイクを作る際にも、テンショナーをつけて、チェーンの張りを適正に保つ必要があるのです。cw-trinity_chain-sanesup34-grunge-ten.jpg
(バネなしのテンショナー。)

 今回使用するのは、プーリーが1個だけついたシンプルな構造のテンショナーです。このテンショナーには、バネが内蔵されており、チェーンの張りを一定に保つ構造になっています。テンショナーには、各種あるのですが、フレーム形状やギア等との相性があるので、一概にどれが良いとは断定できません。実際に装着して、ある程度走行しては調整、また走行しては調整するといったことを繰り返してみないと、各部品の相性を知ることはできません。
(ディレイラーハンガーに取り付ける際に、爪の引っかかる凹みを加工。)
(普通に取り付けた場合。テンショナーの可動域は120度なので、これではまずい。)
(加工した凹みを使って、取り付けた場合。)
(可動域内で、余裕のある動き。)

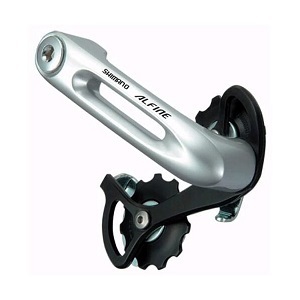

(後ディレイラーに似た形状のテンショナーもある。)

 ちなみに、ストドロエンドのフレームを使ってシングル化する方法には、この他、半コマチェーンを使う方法と、トラックエンド・コンバーターを使う方法などがあります。しかし、どちらも危険なのでお勧めしません。改造によって性能が落ちてしまうのであれば、改造する意味はありません。
(1リンク分の長さしかない「半コマ」。変形プレートを使っている。)

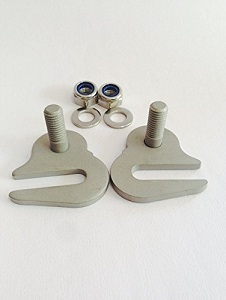

(ストドロに無理やりトラックエンドをつけるための部品。やめた方が良いと思うが・・。)


(2)チェーン張り
 チェーンは、自動車用のエンジンオイルに漬け込んで、揉んでおいたものです。このようにすると、チェーンの隙間までオイルが浸透し、溜まった汚れを洗い流してくれます。洗浄と注油を兼ねているわけです。
(エンジンオイルに漬けたチェーンをモミモミ。)

 ペットシーツの上に、処理後のチェーンを広げてみると、いかに汚れが酷かったかが分かります。再使用する際には、ウエスやペットシーツで余分な油分を落としておきます。エンジンオイルは、粘度が低いため、中途半端に油を拭いただけでは、走行中に生じる遠心力によって、結構油が飛び散ってしまいますので注意が必要です。
(こんなに汚れて・・。ペットシーツは便利。)

 先ずは、テンショナーを装着しない状態で、前後ギアにチェーンを通して、どこで切断すればチェーンが最短になるかを見極めます。チェーンは、外側プレート及びピンで構成される「アウターリンク」と、内側プレート及びブッシングで構成される「インナーリンク」を交互に組み合わせることで成立しています。この構成を考えながら、チェーンを切る位置を決めます。なるべくチェーンが短くなるようにするのは、余分に長いチェーンは走行中に暴れて落ちてしまうからです。
(チェーンを仮に装着して、切断する場所を決める。)
(なるべく短く。)
(針金ハンガーで作った工具。便利です。)

 今回は、チェーンを繋ぐ際に、ミッシングリンクを利用します。ミッシングリンクとは、着脱可能なアウターリンクのことです。よって、切断したチェーンの両端は、インナーリンクにならなければいけません。リンクピンでつなぐ場合には、片端はアウターリンクを残しておきます。
(ミッシングリンク。)

 次に、チェーンを一旦外して、テンショナーをハンガーに取り付けます。
(テンショナーを装着。)

 前後ギア及びテンショナーにチェーンを通し、ミッシングリンクで接続します。ミッシングリンクは、ラジオペンチなどで奥まで押し込んで装着します。リンクプレートの表裏から目視して、ミッシングリンクがきちんと隙間なく連結されているかを確認します。
(このように両端にはめて・・。)
(ミッシングリンク同士を組み合わせ・・。)
(ラジオペンチなどで押し込みます。表と裏から接続を確認。)

 最後に、チェーンラインを調整します。後ろから覗き込んで、前後のギア及びテンショナーの間をチェーンが真っ直ぐに通過しているかを確認します。後ギア(スプロケット、コグとも)の位置はスペーサーを入れ代えることで調整し、テンショナーのプーリーの位置はネジで調整できます。
(チェーンラインがずれていると、危険だし非効率だし・・。)
(コグの位置が決まったら、フィキシングボルトを本締め。)
(ドライブトレイン完成。)



3. その他
 ブレーキワイヤーも装着。

 ハンドルを左右に切ってみて、ワイヤーがハンドルの動きを妨げないような長さで、アウターケーブル(ハウジングとも)の長さと取り回しを決めます。

 今回、後ブレーキのワイヤーは、全長にわたってアウターを被せたままにする「フルアウター」で、トップチューブ上を金属のアウターバンドで固定する方法で取り回すことにしました。別に機能的には何の意味もないことですが、このようにすると古っぽい外観になります。
(DIA-COMPEのアウターバンド。古っぽくて雰囲気がある部品。)

 ブレーキの調整については、若干余裕のある調整が好みなので、いつもそのように調整しています。指が伸びた位置からブレーキが効き始めてしまうと、微妙なブレーキングも、強力なブレーキングもできなくなってしまうからです。カックンといきなり効き始めるブレーキは、危険だということです。

 ステムも、アンカーボルトを調整して、クランプボルトを本締めします。
(アンカーボルトで、ベアリングの固定具合を調整。)

 アンカーボルトは、バネの役割をするアンカー(スターナットとも)を引き上げることによって、きつ過ぎず緩すぎない位置でベアリングを固定します。よって、アンカーボルトの締め付け具合が適正でないと、ベアリングを破損させてしまうことになるので、注意が必要です。このことは、ボールベアリングでもシールドベアリングでも同じです。アンカーボルトを締めた位置で、前輪を浮かせたままハンドルを左右に動かして、ガタつきがあるか、動きが渋くないかを確認し、必要なら再度調整します。
(ステムのクランプを締めてハンドルの向きを固定。)


4. 試乗
 諸々の作業を経て完成した自転車。しかし、乗ってみないことには、どう良くなったのか、どう悪くなったのかは分かりません。手でクランクを回してみて調子よくホイールが回転したからといっても、思いっきり力をかけてペダルを踏んだら、歯飛びしたり、チェーン落ちしたりすることだってあるのです。

 これからこの自転車を運用していくにあたっての一番の心配は、チェーン落ちです。以前は、前ギア(チェーンリング)の上に、チェーンの暴れを押さえるためのチェーンケージをつけていたのですが、今回はチェーンの全長を短くした代わりに、チェーンケージもチェーンウォッチャーすらも付けていません。

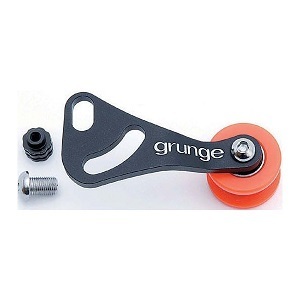

(チェーン落ちを防止する方法も様々。)

 2015年4月25日(土)夕方、早速、組みあがったばかりの自転車を、六甲ケーブル下駅までの登り(標高250mくらい、距離3qくらい)で試してみることにしました。以前、シングルスピードのMTBで六甲山頂にアタックしたことが一度だけありますが、途中で力尽きて、歩いてしまいました。六甲ケーブル下駅は、山頂に比較すると4分の1くらいの標高ですが、シングルスピードにとっては厳しいコースです。
(六甲ケーブル下駅の少し上まで登って、記念撮影。)

 最近ちょっと運動不足にも関わらず、信号待ちで停車する以外は、足をつかずにケーブル下駅のちょっと上まで登ることが出来ました。登っている間は、8割方ダンシング(立ちこぎ)だったのですが、ずっと大きな力が加わり続けていたにもかかわらず、ギアやチェーンに異常な挙動はありませんでした。
(何の変哲もない外観。しかし、ホイールは別物。)
(後ホイール周り。テンショナーがシンプル。スキュアーもクリックリリース無しのものに交換。)
(クランク周りもシンプル。)
(赤いヘッドセット。とても滑らか。)
(本革サドル。わざわざ張り替えたのです。我ながら、職人技だね。)
(お気に入りの三ヶ島ハーフクリップ。錆止め加工済み。スニーカーが気軽。)

 ホイールは、スポークテンションを上げたので、全く別物のように硬くなり、良く進みます。現在25cタイヤを履いているのですが、この硬さなら、次は28cタイヤにした方が良いかも知れません。その他、各部の動きを意識しながら、満足のいく仕上がりであることを確認しました。

 翌日は舞子公園(明石海峡大橋)までの、平地テスト。ギア比が固定されている(46丁×18丁)ため、時速35キロメートルあたりからの高速では伸びませんが、時速30キロメートル以上を維持して走るような用途であれば、変速機付きの自転車よりも楽に走れます。平地でも、各部の動きを確認し、異常はありませんでした。
(明石海峡大橋。平地では本領発揮。)



 今回で、「安い自転車に感謝を込めて・・」の一連の記事は完結です。最後まで根気よく読んでくださった方、ありがとうございます。

 私自身、安い自転車をオーバーホールする過程で、いろいろ考えさせられました。

 高価なモノ、軽いモノ、新発売のモノ、ショップお勧めのモノ、専門誌に紹介されたモノ、プロが愛用しているモノ、流行のモノ、自転車仲間が持っているモノ・・、自転車を趣味とする人の物欲を刺激するモノは、次から次へと湧いてきます。しかし、たまにはそんな雑音を消して、自分に問いかけてみましょう。

 皆さんは、自転車が好きですか?

 では、また・・。
(もう一枚、おまけ。)
にほんブログ村 自転車ブログ 初心者サイクリストへ
にほんブログ村
posted by 司法書士 前田 at 18:13| Comment(0) | 自転車

2015年04月24日

安い自転車に感謝を込めて・・(組立編2)

 今回は、ボトムブラケット及びクランクの組付け作業です。


1. ボトムブラケット装着
 ここで使用するのは、スクエアテーパー(四角軸)のカートリッジ(シールドベアリング)式ボトムブラケットです。このタイプのボトムブラケットは、安価でメンテナンスフリー(動きが渋くなったら交換する)なので、実用車に向いています。

 ボトムブラケットは、本体とフィキシングボルトとに分割されていますが、先ずは本体の方を、車体右側(ドライブ側)ボトムブラケット・シェル(フレーム下の大きい穴のこと)に捻じ込んで固定します。ここは逆ネジ(反時計回りで固定)です。締め付けトルクは、50〜70Nm(ニュートンメーター)が標準ですので、かなり大きな力で締め付けなければならないということになります。
(ネジ溝はもちろん、全体にグリスを塗布します。防水・防錆・固着防止のためです。)
(まずは手で締めはじめます。BB本体側は逆ネジ。フィキシングボルト側は正ネジ。)

 ボルトやナットを締める時には、いつもそうですが、ネジ山にグリスを塗っておきます。また、締め始めからいきなり工具を使うのではなく、先ずは手で締め込んでいきます。雌ネジと雄ネジを交叉させたまま大きなトルクで締め込んでしまうという初歩的ミスを防ぐためです。

 次に、車体左側のボトムブラケット・シェルに、フィキシングボルトを捻じ込んで固定します。こちらは、大きなトルクで締める必要はありません。


2. コッタレス・クランクの圧入
 スクエア・テーパーのクランク軸(アクスルとも)は、先端部に向かって若干細くなっています。この部分にクランクの四角穴を圧入することによって、クランクと軸とを一体化させるのです。圧入と言っても、フィキシングボルトを締め込んでいくだけなので、特殊工具は不要です。

 圧入によって金属同士が接触する部分や、フィキシングボルトのネジ山には、予めグリスを塗っておくことを忘れてはいけません。摩擦が減ってしまうという理由で、圧入部分にはグリスを塗ってはいけないという説があるようですが、私は気にせずグリスを塗ります。その他に、指定トルクの管理が難しくなるという理由で、メーカー指定部分のネジ以外にグリスを塗ってはいけないという説もあるようですが、私は気にしません。
(フィキシングボルトを締めこむだけで、簡単に圧入完了。)
(自転車の形になってきた。)


3. 余談
(1)グリスについて
 金属と金属とが触れる部分には、グリスを塗っておくのが基本です。グリスでなくとも、ネジ止め剤でも焼付き防止剤でも、何かを塗っておけば、きっと後悔しないで済むでしょう。

 グリスとは、鉱物油等のサラサラの基油に、ネトネトの繊維質の増ちょう剤を混合して練物の状態にしたものです。グリスに一定の動きを加えると、増ちょう剤の間からサラサラの基油が染みだして潤滑性を発揮し、動きが止まるとまた練物に戻るという特性があります。

 グリスの役割は、自動車のエンジンオイルと同じです。エンジンオイルは、エンジン内を潤滑、清浄、密封、防錆、防水、冷却等する役割を担っています。グリスも、使用される部位が違うだけで、同じような役割を果たします。

 自転車の場合には、万能グリス(リチウムグリス)を塗っておけば、たいていは事足ります。シマノのプレミアムグリス(デュラエースグリスとも)も、成分や性能に大差無いようです。
(万能グリスとして売られているものは、リチウム石鹸基グリスのこと。ベアリング等への使用に向く。)
(シマノのプレミアムグリスももちろんOK。)

 ちょっと気をつけなければならないのは、高温になる部分と、気密性の高いシール部分へのグリス塗布です。

 ローラーブレーキやコースターハブは、構造上とても高温になりますので、普通のグリスではすぐに流れてしまいます。よって、専用グリス等の耐熱性能の高いグリスを使用すべきでしょう。
(ローラーブレーキには専用品があります。ブレーキにグリスというのは、初耳な人も多いのでは?)
(高温に対しては、ウレア基グリス。使用箇所によっては、スプレーグリスも便利。)

 また、鉱物油を基油とするグリスには、多かれ少なかれゴム等の樹脂を侵す性質があります。自転車のシールドベアリング程度の気密性ならば、このことをあまり気にする必要はないのでしょう。しかし、高価なサスペンションに使用されているゴムシールのように、高い気密性が要求されるような部分では、下手なグリス塗布がエア漏れやオイル漏れの原因になるかも知れません。私は、そんな高価で繊細なパーツを使わないので、他人事ですが。
(サスペンションに良く使われるスリックハニー。成分等はよく分からない・・。)

 ところで、自転車専用として販売されているグリスには、成分や性能表示がないものばかりですが、何故なのでしょう。安い汎用品で代用できることを消費者に知られると、高い専用品が売れなくなってしまうからでしょうか・・。


(2)ネジとトルク管理について
 ネジが物を固定するのには一応理屈があります。やたらとネジを硬く締め付ければ、固定力が最大になるというものではありません。ネジは、雌ネジと雄ネジのそれぞれのネジ山が、復元力によって互い押し合う力によって、物を固定するのです。
(ネジの扱いは、奥が深いと思うのです。)

 ネジを締めつけていくと、金属のネジ山はたわんで元に戻ろうとします。雌ネジと雄ネジでは、ネジ山はそれぞれ逆方向にたわんで、それぞれを押し合う形で元に戻ろうとします。この押し合う力が最大になれば、最も頑丈に物を固定できます。

 しかし、たわんだ金属(樹脂のネジも同じです)が復元するのには限界があります。力をかけすぎれば、金属は復元力を失って、最悪の場合、破断してしまいます。また、金属に何度も同じ力をかけ続ければ、やがて疲労して、復元力を失ってしまいます。ネジの締付けトルクの管理とは、復元力の範囲内で目的に合った固定力を発揮させるためのルールなのです。

 トルク管理をするためには、トルクレンチが便利です。特に高価な機材を使っている人にとっては、トルクレンチは必需品でしょう。安いプリセット式のトルクレンチは、3千円くらいからありますので、一本持っておいても損はありません。
(プリセットとは、目標トルクを設定してから作業するということ。)

 自転車整備のための一般的な規定トルク表は、ネット上で簡単に見ることが出来ますし、繊細なパーツには指定トルクが刻印されていることもあります。規定トルクを意識すれば、整備の際に機材を壊してしまうという事態(実は、これが意外に多いのです。)を減らすことが出来ます。

 ただし、数値への過信は禁物です。ネジをつけ外しするときの基本を守ることや、ネジの材質や劣化状態を考えることの方が、規定トルクの数値以上に大事なのですから。



 地味〜な話ですが、ネジをつけたり外したりするだけのことが、意外にもちゃんとできないものなのです。
 少年時代、オートバイの整備中にどうしても外れないネジがあって、仕方なくバイク屋さんに持って行ったら、プロの整備士が見事な職人技でサラリと外してくれました。逆に、無茶なやり方をして、ネジを破壊してしまった整備士もいました。私自身、力任せにやって、失敗したことも数知れません。
 ネジを見る度、いろいろなことを思いだします。

 では、また・・。
にほんブログ村 自転車ブログ 初心者サイクリストへ
にほんブログ村
posted by 司法書士 前田 at 05:29| Comment(0) | 自転車

2015年04月22日

安い自転車に感謝を込めて・・(組立編1)

 今回から、化粧直しの終わったフレームに各パーツを組付けていく作業を行います。シングルスピードの自転車なので、変速装置の組付けに関しては扱いません。

 最初に行うのは、ヘッドセットの組付け作業です。


1. 専用工具が必要
 ヘッドセットの組付けは、各工程で専用工具を使用します。しかし、自転車屋さんでもない限り、一生のうち数回しか使わないような工具をわざわざ購入するメリットはありません。そこで、素人としては、工具を自作してみるのも面白いと思います。ルールはありませんので、ネット等で調べながら工夫してみてください。
(左から、ヘッドワン圧入工具、下玉押し圧入工具、スターナット・セッター、ゴム槌です。)

2. スター(ファングル)ナットの打ち込み
 今回は、フォークコラム(ステアラーとも)の中に、十分に継続使用可能なスターナット(アンカーとも)があるので、工程のみ紹介します。

 スターナットは、一旦打ち込まれると、爪がコラムの内壁に食いついて引き抜けないような構造になっています。よって、古いスターナットを取り外す必要があるときには、長い鉄棒などを介して、スターナットをコラムの反対側(下側)まで打ち抜く必要があります。
(スターナット。コラムの中に打ち込みます。)

 新しいスターナットを打ち込むためには、スターナット・セッターという補助具を使います。専用工具を使わずに、鉄棒等を介して打込むことも可能ですが、失敗する(斜めに打ち込まれてしまう)確率が非常に高いので、お勧めしません。
(スターナットを工具にセット。)
(専用工具を使うと、容易に真っ直ぐ打ち込むことが出来ます。)


3. 下玉押しの圧入
 下玉押し(クラウンレースとも)は、本来はベアリング球を玉受け(カップ、ヘッドワン=椀とも)との間で挟み込み、ボールの転がる道になるべき部品です。しかし、現在主流のシールドベアリングの場合には、玉押しも玉受けもベアリング・ユニットの位置を固定する役割しかありません。よって、下玉押しにも、ボールベアリングを用いる場合ほどの精度及び強度が要求されているわけではなく、圧入しなくてもよいように「割り」の入ったものも存在します。

 今回用いる下玉押しは、「割り」の入ったものなので、圧入の必要はありません。よって、工程のみ紹介します。
(「割り」が入ったタイプは、圧入不要。)

 フォークコラムの下部は、若干径が太くなっているので、ここに下玉押しを圧入します。下玉押しの内径は、太くなったコラムの外径よりほんの少しだけ小さいため、圧入にはかなり苦労することがあります。
(グリスを塗ってから、コラムに下玉押しを通します。)
(塩ビパイプを利用して作った圧入工具で、バコバコと叩いて圧入。)
(このような状態になったら完成。)

 圧入の際には、金属同士の接触部分にグリスを塗ることをお忘れなく。


4. 玉受け(ヘッドワン=椀とも)の圧入
 玉受けは、上側か下側かどちらか一方ずつを、専用工具で締め付けてヘッドチューブに押し込んでいきます。
(片方ずつ、圧入工具で締め込みます。)

 自作工具を使った場合には、ヘッドチューブに対して玉受けが斜めに入ってしまうことがあります。したがって、この作業は、玉受けが真っ直ぐ圧入されているかを常に確認しながら、ゆっくりと進めていくべきものです。ちょっとでも斜めに入っていきそうになったら、圧入工具を緩めて、調整後に再び締め付ける、といったように作業を進めます。
(玉受けが斜めに入らないように注意して、慎重に作業を進めます。)

 圧入する順序は、上側からでも、下側からでも構いません。但し、上下同時に圧入してはいけません。そんなことをすれば、多分失敗します。玉受けが斜めに圧入されれば、玉受け自体はおろか、フレームまで損傷する危険があります。

 圧入という作業は、部品に対して過大な負担をかける行為です。事前に、作業工程と起こりうる事態とを十分にシミュレーションしてから作業に臨みましょう。
(完成。圧入は、パーツに大きなストレスを掛ける作業です。)

 圧入の際には、玉押しでも、玉受けでも、金属同士の接触部分には必ずグリスを塗ることをお忘れなく。


5. ホイール等装着
 メンテナンススタンドがないので、ボトムブラケットを装着する前に、作業性を考慮して、自転車を自立させなければなりません。

 先ずは、ヘッドセットとフロントフォークをフレームに装着します。装着する際には、各部にグリスを塗っておきます。シールドベアリングなので、グリスは潤滑のためというよりは、防水や防錆のために使います。ステムのクランプも仮締めしておきます。

 次に、前後のホイールをつけます。しかし、後でチェーンラインを調整する必要があるので、後ホイールのスプロケット(コグとも)は適当な位置にして、フィキシングボルトは仮締めしておくだけにします。
(なんか、自転車らしい形になりました。メンテスタンド無しでも、作業できます。)



 自転車の形になったところで、ハンドルを左右に動かしてみましたが、とてもスムーズな動きです。今回交換したヘッドセットは、ARCという台湾メーカーの製品ですが、1600円とは思えない出来の良さです。
(クリスキングには遠く及ばないけど、必要にして十分。)

では、また・・。
にほんブログ村 自転車ブログ 初心者サイクリストへ
にほんブログ村
posted by 司法書士 前田 at 09:04| Comment(0) | 自転車

2015年04月20日

安い自転車に感謝を込めて・・(化粧直し編6)

 今回は、塗装後の磨き作業についての話です。
